Apa valve relief dipasang sadurunge utawa sawise katup mriksa?

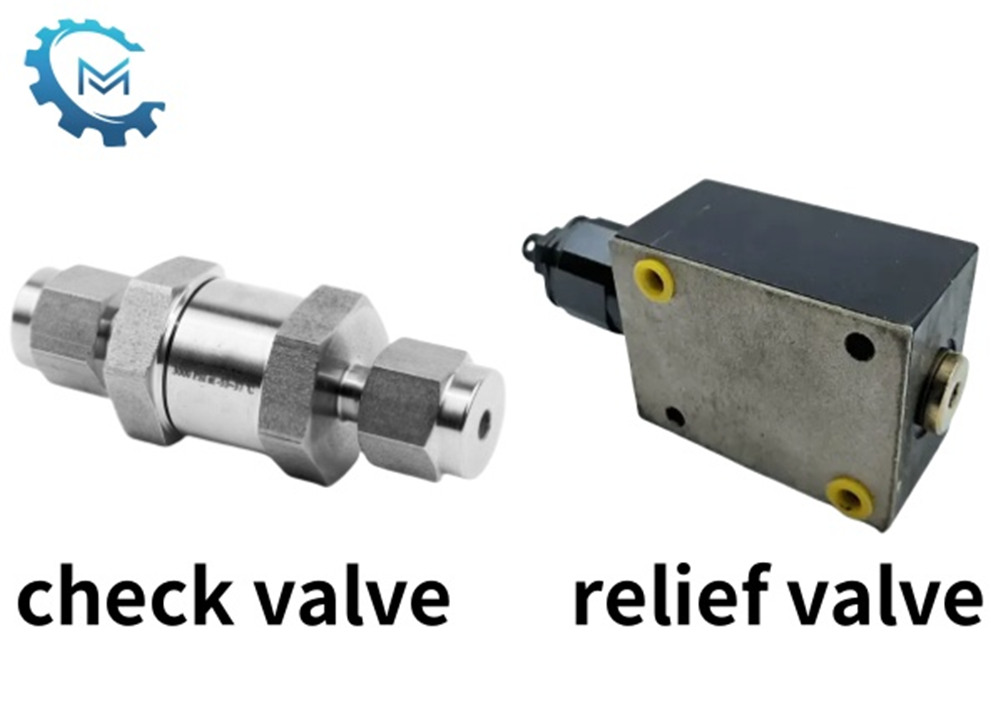

Minangka produsen peralatan hidraulik, kita asring mikir babagan urutan valstalal valvef lan katup mriksa nalika ngrancang sistem hidrolik. Kalor loro duwe peran penting ing sistem hidrolik. Katup relief biasane digunakake kanggo nglindhungi sistem kasebut amarga karusakan sing disebabake dening tekanan sing berlebihan, dene katup mriksa digunakake kanggo nyegah aliran minyak sing mbalikke.

Napa katup relief asring hulu sakaKatup Priksa?

Nalika katup relief digunakake minangka kathahan kontrol tekanan utama sistem, biasane ana hubungane karo podo ing outlet pompa hidrolis lan sadurunge katup mriksa. Ing wektu iki, katuruan relief langsung monitor lan mbatesi tekanan output pompa kasebut kanggo nyegah tekanan sing gedhe banget amarga diklumpukake amarga blockage beban dadakan, lan nglindhungi safety pompa lan pipa. Aturan wesi iki asalé saka logika keamanan inti sistem hidrolik: Output minyak tekanan dening pompa minyak mung bisa mlebu ing sirkuit aktuator sing dikontrol dening katup mriksa sawise ngliwati katup relief. Tata letak iki njamin yen tekanan sistem ngluwihi nilai set, katup lega bisa nuntun aliran keluwihan kasebut bali menyang tank minyak kanggo ngindhari pipa utawa komponen.

Pengecualian kanggo kahanan khusus

Ing kahanan kerja tartamtu, katup sing overflow kudu diselehake sawise katup mriksa. Contone, ing sirkuit pembekatan hidraulik, katup overflow mandiri asring dibutuhake ing piranti pengunci sing dumadi saka rong katup mriksa kendhali kanthi hydraulik. Desain iki ora mung njamin pengetang aktuator sing dipercaya, nanging uga bisa ngontrol tekanan pangaruh nalika mbukak kunci.

Conto liyane yaiku sirkuit sumber minyak saka akumulasi. Yen perlu kanggo nglindhungi komponen hilir saka Akumulator, katup overflow kudu diinstal sawise katup mriksa. Ing wektu iki, katup mriksa bisa nyegah energi akumulasi saka mili, nalika katup katup sakteruse ngawasi tekanan ruangan kerja ing kabeh wektu, dadi mekanisme perlindungan kaping pindho.

Kesimpulan

Minangka aBlok ValveProdusen, kita ngerti yen pilihan sing cocog kanggo urutan katup instalasi lan katup mriksa penting kanggo operasi stabil saka sistem hidrolik lan perlindungan komponen. Nalika ngrancang sistem hidraulik, kita bakal komprehensif kanthi imbangan sistem hidrolik adhedhasar kabutuhan lan skenario khusus sistem, lan kanthi bener milih sistem instalasi bisa digunakake kanthi aman lan efisien.
