Pira Sampeyan Ngerti Babagan Hydraulic Cylinder Sealing?

Silinder hidrolikentuk gerakan maju lan mundur saka rod piston kanthi ngowahi tekanan ing loro-lorone. Nanging, lenga hidraulik ana ing kamar kiwa lan tengen silinder hidrolik. Kepiye piston ing silinder hidrolik bisa njaga gerakan lan kinerja sealing peralatan sing dibutuhake?

Klasifikasi Silinder HidrolikSilinder hidrolik ana pirang-pirang jinis:

(1) According to the mode of action, hydraulic cylinders are divided into two main categories: single-acting and double-acting. Ing silinder hidrolik siji-tumindak, gerakan ing arah siji diraih kanthi tekanan hidrolik, dene gerakan mbalikke gumantung ing gaya gravitasi utawa spring. Ing silinder hidrolik tumindak kaping pindho, gerakan ing loro arah gumantung ing tekanan hidrolik.

(2) Miturut tekanan operasi sing beda-beda, silinder hidraulik bisa dipérang manèh dadi silinder hidraulik tekanan menengah, tekanan rendah, tekanan dhuwur lan tekanan dhuwur. • For machine tools, medium and low pressure hydraulic cylinders are generally used, with a rated pressure of 2.5MPa~6.3MPa; kanggo kendaraan konstruksi lan pesawat sing mbutuhake ukuran cilik, bobot entheng, lan output dhuwur, silinder hidrolik tekanan medium lan dhuwur biasane digunakake, kanthi tekanan 101MPa ~ 16MPa;

Kanggo mekso hidrolik lan mesin sing padha, umume nggunakake silinder hidrolik tekanan dhuwur, kanthi tekanan 25MPa ~ 315MPa.

(3) Miturut macem-macem jinis struktur, silinder hidrolik uga diklasifikasikake dadi jinis piston, jinis plunger, jinis ayunan, jinis teleskopik, lan liya-liyane. Silinder hidrolik jinis piston duwe struktur lan mode gerakan sing beda, kayata rod piston tunggal lan rod piston dobel, jinis tetep silinder lan jinis tetep rod.

Kepiye silinder hidrolik bocor?

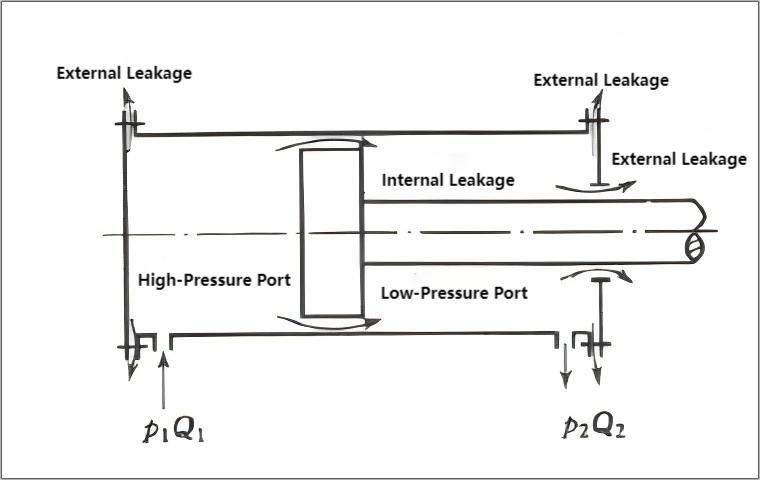

Carane ora lenga hydraulic bocor ingsilinder hidrolik? Nalika silinder hidrolik digunakake, tekanan ing jero rongga luwih dhuwur tinimbang tekanan ing njaba rongga (tekanan atmosfer); tekanan ing rongga inlet lenga luwih dhuwur tinimbang tekanan ing rongga bali lenga. Mangkono, lenga bisa bocor liwat sambungan bagean tetep (siji jalur), kayata sambungan antarane tutup mburi lan silinder, lan reresik antarane bagean relatif obah (jalur liyane). Kaya sing dituduhake ing diagram ing ngisor iki. Kebocoran njaba ora mung nyebabake mundhut lenga lan mengaruhi lingkungan, nanging uga nyebabake bebaya geni. Internal leakage will cause the oil to heat up, reduce the volumetric efficiency of the hydraulic cylinder, and consequently worsen the working performance of the hydraulic cylinder. Mulane, kebocoran kudu diminimalisir.

Minangka ditampilake ing diagram, silinder hidrolik bisa bocor lenga hidrolik, sing paling penting liwat sambungan lan reresik. Iki bisa diringkes dadi limang kategori utama:

(1) Masalah karo pilihan ring sealing: Kanthi pangembangan teknologi hidrolik, desain lan struktur piranti sealing dadi luwih maneka warna, lan bahan sealing anyar terus berkembang. jinis umum rings sealing kalebu rings bledug, rings YX-jinis, rings U-jinis, segel kombinasi V-jinis, rings Glyd, asu laut langkah, lan ring guide support, etc., kang utamané dipilih dening desain lan Manufaktur Unit, lan umume ora ana masalah. Amarga pertimbangan biaya, bahan sealing umum sing digunakake ing situs kasebut biasane karet nitril, poliester poliuretan, lan karet kain tenunan, sing minangka bahan kelas rendah lan asring gagal nyukupi syarat kanggo linuwih sealing jangka panjang. Mulane, nganyarke bahan sealing penting kanggo nambah kinerja sealing lan ndawakake umur layanan silinder hidrolik.

(2) Panyimpenan cincin sealing: Segel hidrolik biasane disimpen kanthi jumlah gedhe. Personel ing situs kudu nggawe standar lan sistematis pangopènan lan panyimpenan kanggo ngenali masalah kanthi cepet lan supaya ora nggunakake dering sealing sing wis tuwa utawa rusak.

(3) Instalasi sealing: Nguatake latihan teknis kanggo personel ing situs. Sajrone instalasi, priksa manawa silinder hidrolik lan dering sealing resik supaya ora goresan utawa instalasi sing salah. Pay manungsa waé menyang Techniques instalasi kanggo macem-macem jinis rings sealing.

(4) Sealing ring lan alur pas: Kualitas kinerja sealing gumantung ora mung ing ring sealing dhewe, nanging uga pas antarane ring sealing lan alur, lan antarane ring sealing lan lumahing nutup. Yen ana kasalahan ing ukuran mesin alur utawa nyandhang ing awak silinder utawa rod dasi, dimensi ring sealing kudu diatur miturut dimensi Déwan nyata. Yen lumahing sing disegel digores utawa kasar banget, mula kudu didandani utawa diganti.

(5) Masalah segel ing antarane inlet / outlet minyak lan pipa minyak hidrolik: Panggunaan pipa minyak hidraulik jangka panjang bisa nyebabake sesak lan ora nyukupi ing pas antarane inlet / outlet lan pipa minyak, nyebabake bocor lenga.

Cara sealing kanggo silinder hidrolik

Cara sealing umum kanggo silinder hidrolik kalebu sealing gap lan sealing ring.

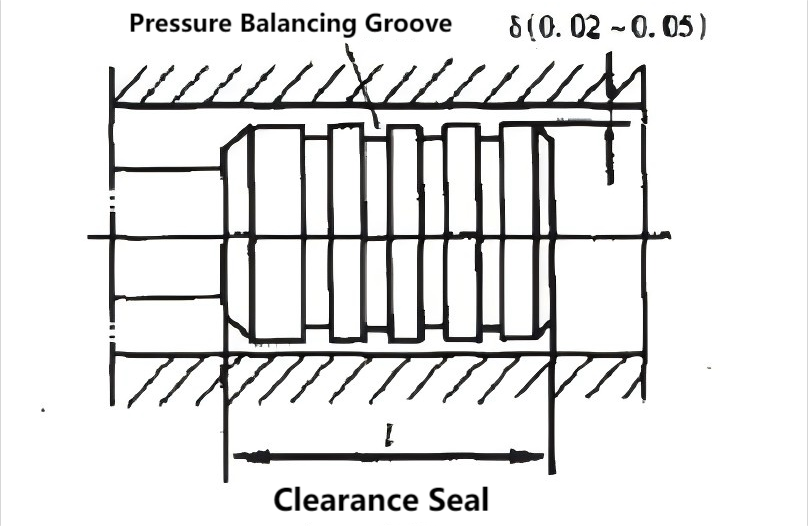

(1) Gap sealing, minangka ditampilake ing Figure 1, gumantung ing reresik banget cilik antarane bagean relatif obah kanggo mesthekake segel. Sawetara grooves annular (umume 0,5 x 0,5 mm) digawe ing piston saka silinder hydraulic. Fungsi kasebut ana loro: pisanan, kanggo nyuda area kontak antarane piston lan tembok silinder; kapindho, amarga tekanan lenga ing grooves annular, piston dipanggonke ing tengah, ngurangi gesekan antarane piston lan tembok silinder disebabake meksa sisih, lan kanthi mangkono ngurangi bocor. Cara sealing iki nduweni gesekan sing sithik nanging kinerja sealing sing kurang apik lan mbutuhake akurasi mesin sing dhuwur. Cocog kanggo aplikasi kanthi ukuran cilik, tekanan rendah, lan kacepetan gerakan dhuwur. Nilai reresik bisa 0,02 ~ 0,05 mm.

(2)Dering sealingbisa digunakake kanggo komponen statis (statis) lan obah (dinamis), lan saiki minangka piranti sealing sing paling akeh digunakake ing sistem hidrolik. Dering sealing digawe saka karet tahan minyak (ing taun-taun pungkasan, nilon utawa bahan liyane uga wis digunakake kanggo nambah resistensi nyandhang). Dering sealing biasane digawe ing O-shape, Y-shape, V-shape, L-shape, J-shape, Yx-shape, lan liya-liyane.

① O-ring segelminangka jinis unsur sealing kanthi bagean salib bunder lan akeh digunakake. O-ring seals are installed in grooves and deformed under oil pressure, causing them to fit tightly against the groove and gap to achieve a sealing effect. Kinerja sealing mundhak kanthi nambah tekanan. Kaluwihan iku struktur prasaja, manufaktur gampang, kinerja sealing apik, lan gesekan kurang; kekurangane yaiku ing tekanan dhuwur ...

② Y-ring segel Ing kahanan normal, Y-ring segel bisa langsung diinstal menyang alur tanpa ring support kanggo entuk efek sealing. Nanging, ing kahanan karo owah-owahan tekanan gedhe lan kacepetan ngusapake dhuwur, ring support kudu digunakake kanggo ndandani segel. Kaluwihan kasebut kalebu kemampuan adaptasi sing kuat.

③ V-shaped seals are mostly used in hydraulic cylinders with low movement speeds. Padha kalebu dering dhukungan, dering sealing, lan dering tekanan saka macem-macem wujud. Segel iki nduweni area kontak sing gedhe lan kinerja sealing sing apik, nanging uga gesekan sing dhuwur.

④ Yx seals have a small cross-sectional dimension and simple structure; dawane luwih saka kaping pindho jembaré. Mulane, sanajan tanpa ring support, segel ora bakal corak utawa muter ing alur. Lambe njero lan njaba segel nduweni dawa sing beda. Lambe cendhak yaiku lambe sing bisa digunakake, ing kontak karo permukaan sealing, nyebabake gesekan geser sing kurang, resistensi nyandhang sing apik, lan umur layanan sing dawa. Lambe sing dawa nduweni interferensi sing luwih gedhe pas karo permukaan sing ora obah, nyebabake resistensi gesekan sing dhuwur. Iki menehi segel Y-shaped stabilitas apik lan menehi kompensasi kanggo nyandhang. Struktur iki nyedhiyakake kinerja sealing sing apik ing lingkungan tekanan dhuwur lan kurang lan ing gerakan kacepetan dhuwur. Mulane, segel berbentuk Yx saiki akeh digunakake. (Y-shaped, V-shaped, Y ...) The sealing saka O-ring wis ngrambah liwat tumindak lenga pressurized, kang tightens lambé marang lumahing sealing. Tekanan lenga sing luwih dhuwur ngasilake segel sing luwih apik. Sajrone nggunakake, manungsa waé kudu mbayar kanggo arah instalasi kanggo mesthekake mbukak ing meksa.

Kebocoran Silinder Hidrolik

Apa becik kanggo asilinder hidrolikkanggo bocor pancen ora oli hidrolik? Akeh wong sing percaya yen kebocoran lenga hidrolik ing silinder hidrolik duwe akeh kekurangan, mula luwih becik ngilangi kabeh bocor? Bener, ora kaya ngono. Yen ora ana bocor, gerakan bolak-balik batang piston ing jero silinder ora bakal nggawa lenga metu, nyebabake gesekan garing lan ngaruhi kinerja lan umur silinder. Salajengipun, nggayuh panyegelan mutlak ing silinder hidrolik ora mungkin. Gerakan bolak-balik saka rod piston mesthi nggawa sawetara lenga. Nanging, kebocoran iki kudu diminimalisir. Mulane, segel hidrolik kudu bocor banget, kinerja sealing sing apik, lan kanthi otomatis nambah efek sealing kanthi nambah tekanan minyak hidrolik. Malah ing lingkungan kerja sing atos kayata tekanan dhuwur lan suhu dhuwur, kebocoran segel hidraulik kudu ora nambah sacara signifikan.

Ringkesan

Silinder hidrolik minangka aktuator sistem hidrolik lan komponen penting saka sistem kasebut. Kualitas segel silinder hidrolik langsung mengaruhi kinerja lan efisiensi kabeh sistem. Mulane, kita kudu mesthekake yen silinder hidrolik nduweni kinerja sealing sing apik.
