Kauntungan pemblokiran katup kontrol aliran hidraulik T13A sing berkualitas yaiku ngontrol aliran sistem hidraulik, kanthi tepat ngontrol tekanan sistem hidraulik, ngerteni kontrol otomatis sistem hidraulik lan nambah linuwih lan safety sistem hidrolik.

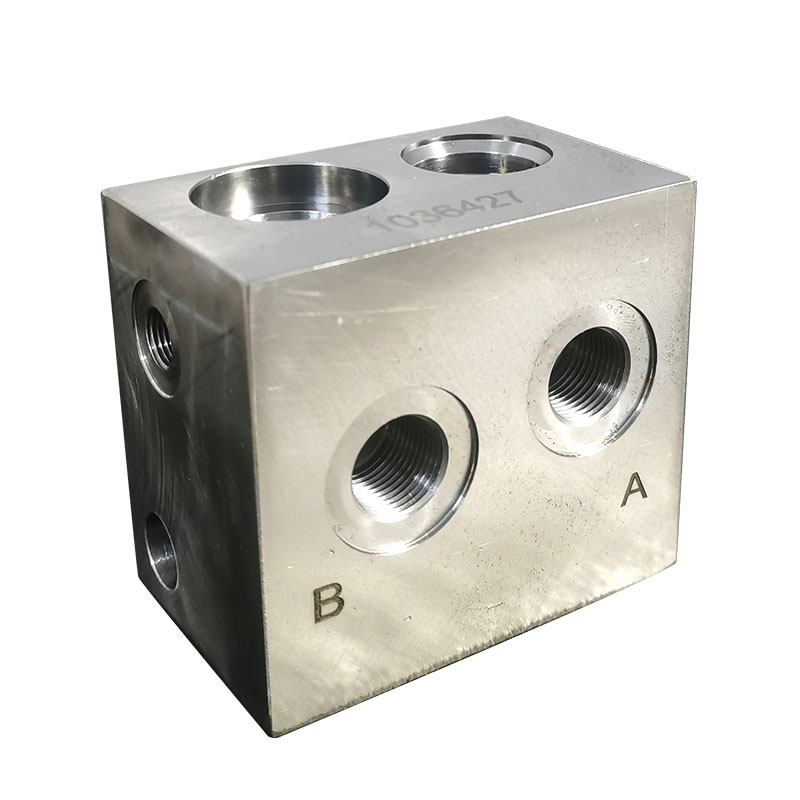

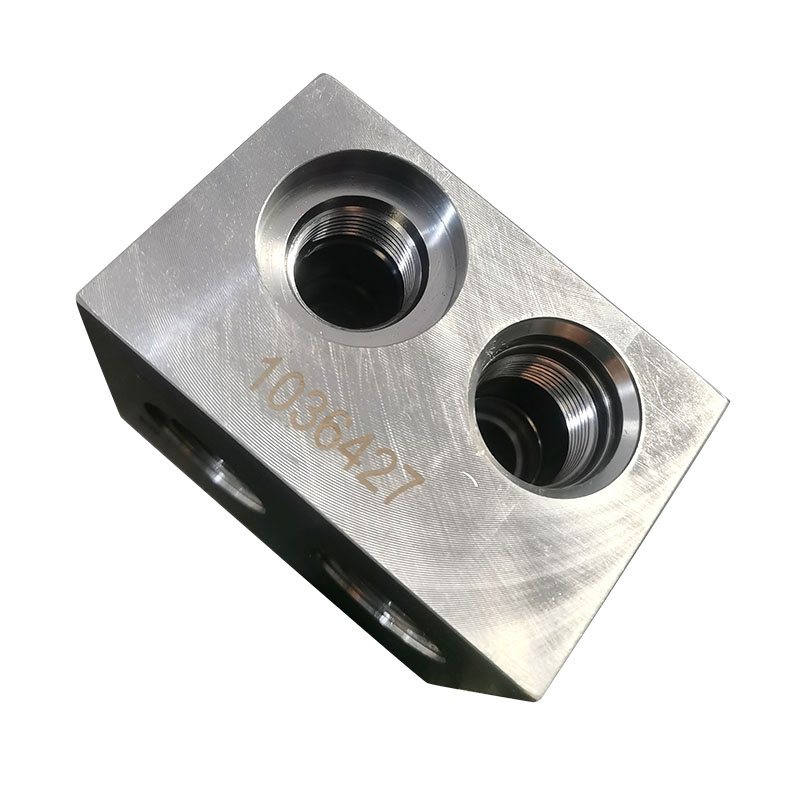

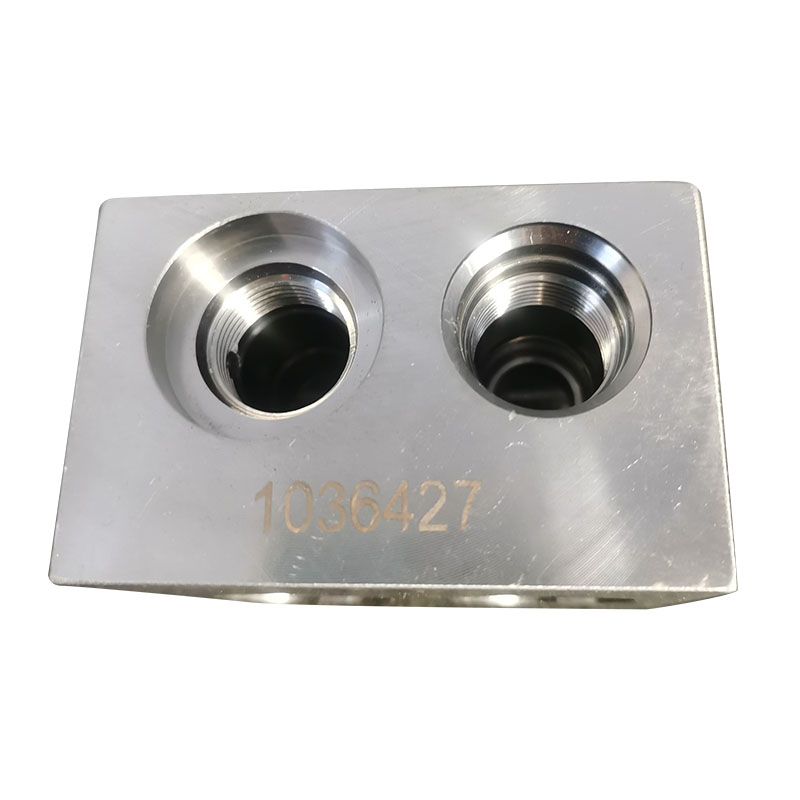

Blok katup kontrol aliran hidrolik T13A kanggo sistem hidrolik berkualitas tinggi
Kauntungan saka katup hidrolik
Ngontrol aliran sistem hidrolik kanthi tepat
Kontrol tekanan sistem hidrolik kanthi tepat
Mujudake kontrol otomatis sistem hidrolik
Ningkatake linuwih lan safety sistem hidrolik
Q355D palsu sheet, QT500-7, QT400-18, stainless steel 316, aluminium, tembaga lan bahan liyane. Kita nampa bahan sing ditemtokake pelanggan lan pangolahan khusus sing ora standar kanggo njamin kualitas lan pangiriman pas wektune.
1: Blok katup kontrol aliran hidraulik T13A bisa diproses kanthi katup poppet sing dioperasikake solenoid langsung 2 arah lan katup arah. Tingkat aliran desain yaiku: 40L / min. Jinis bolongan pangolahan yaiku bolongan katup T13A. 2-posisi 2-cara bisa dilengkapi katup solenoid. Sawise instalasi, iku tutup sakcara. Jinis obah, bolongan katup pemblokiran tutup minangka struktur katup poppet. Bore katup iki dirancang lan mesin kanggo konfigurasi sing biasane mbukak lan biasane ditutup. Lubang katup saka blok katup dirancang minangka struktur katup poppet, sing digawe saka karet nitril, EPDM, lan karet fluorine. Ora ana bocor ing bolongan katup blok katup iki.
2: Lubang tutup blok katup hidrolik iki bisa diproses kanthi katup geser solenoid 2 arah lan katup arah kanthi tingkat aliran 45L / min. 2-posisi 2-cara bisa dilengkapi katup solenoid. Iki minangka struktur katup sing langsung tumindak lan seimbang, lan uga nduweni fungsi sing biasane mbukak lan biasane ditutup. jinis struktur.
3: Lubang tutup blok katup hidrolik iki langsung tumindak, alus-switching, katup poppet sing dioperasikake solenoid, aliran desain katup arah: 15L / min. Blok katup hidraulik bisa diproses kanthi katup solenoid 2-posisi 2-arah, yaiku jinis tumindak langsung. Struktur tutup poppet nduweni ciri wiwitan sing alus, sing bisa nyuda impact sistem nalika katup didorong.
Tekanan operasional maksimal |
350 bar |
Dirating wektu nanggepi |
50ms |
Bocor maksimal ing 110 SUS (24 cSt) |
80cc/min@210brt |
Ngalih frekuensi |
15000 siklus / jam |
lulus |
T13A |
Seal kit-Cartridge |
Iki: 990-413-007 |
Seal kit-Cartridge |
Viton; 990-17-006 |
Pasukan dibutuhake kanggo operasi darurat manual |
33N/100 bar @Port1 |
Manual tindakan darurat operasi stroke |
2,5 mm |
Tegangan wiwitan kumparan Solenoid |
12VCD/24VCD |
Lubang tutup katup hidrolik iki bisa nyetel rasio tekanan panuntun tetep 4.5: 1 setengah katup keseimbangan intersepsi.

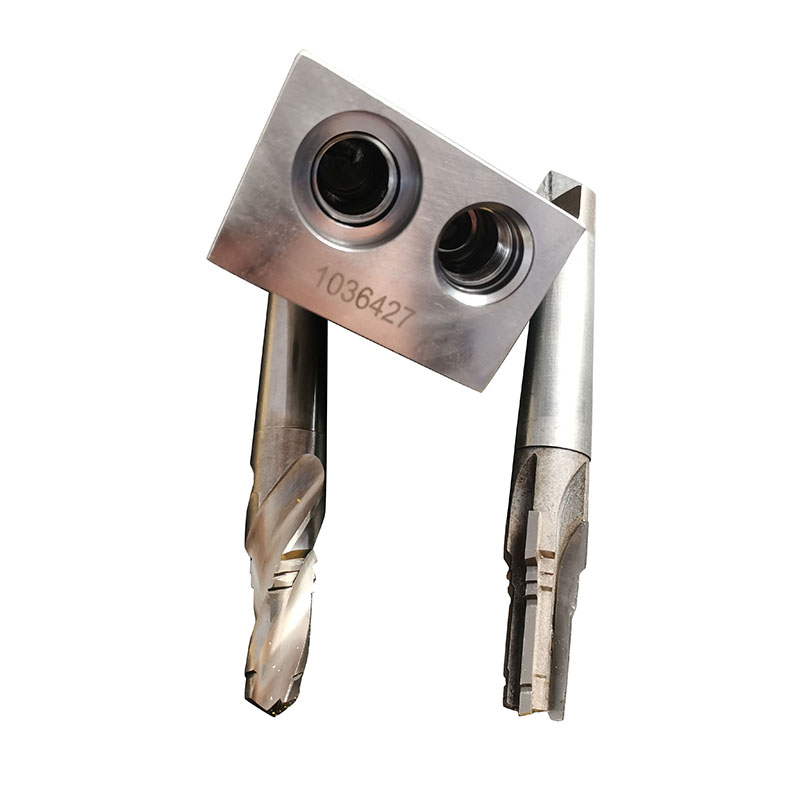

Nggunakake tliti dhuwur 5-axis CNC Processing peralatan, alat ngecor adat Processing hydraulic katup pemblokiran bolongan bolongan, kanggo mesthekake akurasi bolongan tutup, nanging uga kanggo njamin Gamelan saka bolongan tutup, Ra0.8--Ra1.6
Peralatan reresik profesional lan personel mbusak burr profesional njamin reresik blok katup hidrolik lan penanganan burr bolongan salib. Priksa manawa saben blok tutup bisa entuk deteksi bayangan 3D.
