Analisis alasan lan solusi kanggo keturunan silinder hidraulik ing sistem hidraulik?

Introduce

Silinder hidraulikAktuator sing umum digunakake ing sistem hidraulik. Stabilitas operasional langsung ngiringan kinerja sistem kabeh. Dina iki, ayo ngrembug masalah umum karo operasi silinder hidraulik. Napa dheweke asring luwih murah nalika dikunci? Pisanan, ayo ngrembug struktur lan prinsip kerja silinder hidrolik hidraulik.

1. Struktur silinder hidraulik lan prinsip kerja

A Silinder hidraulikBiasane kasusun saka tutup mburi, silinder laras, rod piston, pasamaran piston, lan tutup ngarep. Kanggo nyegah bocor minyak saka silinder utawa saka kamar tekanan tinggi menyang ruangan tekanan rendah, kulit dipasang, piston rod, rod piston lan tutup piston lan tutup mburi. Jaga bledug uga dipasang ing njaba tutup ngarep ngarep. Kanggo nyegah piston saka serangan silinder nalika cepet mundur menyang mburi stroke, piranti buffer dipasang ing pungkasan silinder hidrolik. Piranti exhaust bisa uga dibutuhake.

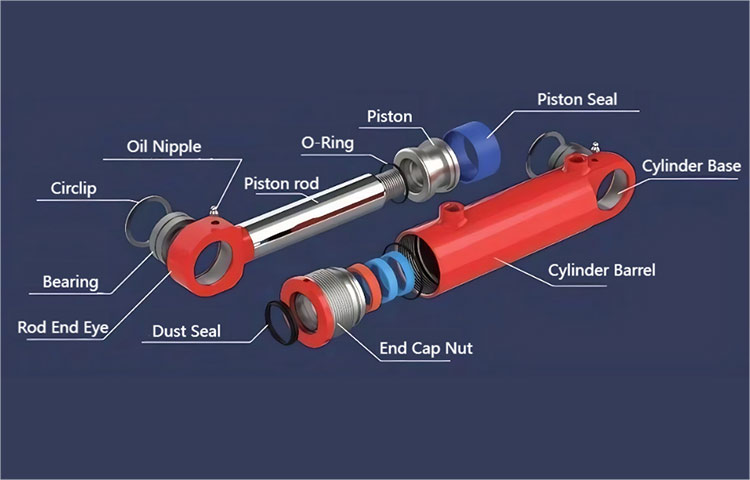

Alt. Struktur silinder hidraulik

2. Circuit silut hibraulik Umum

Ing sistem hidraulik, nalika silut hidrolik dadi dawa, mula ora kudu pindhah lan mung kudu dianakake ing posisi tartamtu kanggo wektu tartamtu. Ing jalur iki, katup kontrol utawa kunci hidrolik arah bisa digunakake kanggo nyekel silinder ing papan. Circuit hidraulik Umum yaiku:

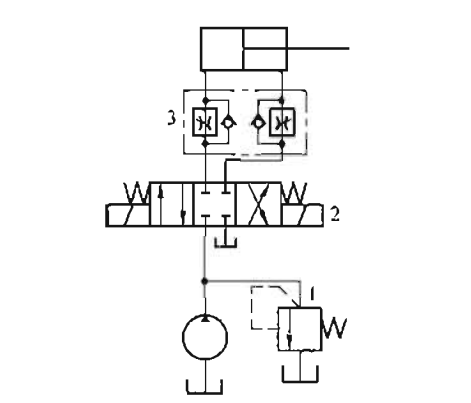

sirkuit silinder alt.Hargaulik

3. Analisa sebab-sebab kenapa silinder hidraulik mudhun kanthi otomatis

Rod piston sakaSilinder hidraulikmundur ing tumindak pasukan njaba. Miturut struktur lan prinsip kerja silinder hidraulik, kita bisa nganalisa manawa alesan dhasar kanggo mundur silinder hidraulik yaiku volume minyak hidrolik ing ruangan rodless wis mudhun. Kemungkinan alesan nyuda volume lenga hidraulik ing kamar rodless yaiku sebab kenapa sylatinder hidraulik mudhun kanthi otomatis:

(1) bocor internal silinder hidrolik. Minyak ing ruangan rodless silut hidrolik mili menyang kamar rod liwat segel Piston.

(2) bocor ing mburi mburi silinder hidrolik. Minyak hidraulik ing kamar ruangan rodless bocor menyang njaba liwat tutup mburi mburi. Iki bocor eksternal lan gampang dipriksa.

(3) lenga hidraulik ing kamar rodless mili ngliwati port minyak. Iki bisa dipérang dadi sawetara kahanan:

a) bocor minyak saka sendi minyak port utawa pipo minyak hidraulik. Iki uga bocor eksternal lan gampang dipriksa.

b) Ing sirkuit nggunakake kunci kunci netral sing mbalikke, katup sing bisa dibalekake bisa uga ora bali menyang posisi netral, utawa segel netral bisa uga miskin.

c) Ing sirkuit nggunakake kunci hidrolik, cincin kunci hidrolik bisa rusak utawa posisi netral vversing bisa uga dipilih kanthi bener. (4) bocor minyak saka laras silinder hidraulik uga dianggep minangka bocor eksternal, sing gampang dimangerteni lan kemungkinan umume sithik.

4. Solusi

(1) bocor internal silinder hidrolik bisa disebabake dening tuwa cincin segel. Cincin segel kudu diganti utawa struktur panyegel sing luwih cocog kudu dirancang maneh.

(2) padha karo bocor mburi mburi mburi silinder hidrolik. Segel kudu diganti utawa struktur panyegel sing luwih cocog kudu dirancang maneh.

(3) Nalika minyak bocor minyak bocor, priksa apa cincin segel gabungan rusak. Ganti segel utawa ngganti sendi.

(4) Ing sirkuit nggunakake kunci pusat valve, segel tengah ora apik. Umume, disebabake rereged minyak utawa reged liyane sing nyebabake inti katup ora pindhah menyang papan, utawa musim semi macet utawa rusak, amarga ora bisa bali menyang posisi pusat. Personel profesional kudu ndandani utawa ngganti katup sing mbalikke. Yen syarat pangopènan tekanan cukup dhuwur, sampeyan bisa nimbang ngganti kunci hidrolik.

(5) Ing sirkuit dikunci dening kunci hidrolik, katup fungsi sing netral kanthi port sing ditutup a lan b bisa uga mbukak katup port lan B bisa uga mbukak ing loro arah lan gagal muter peran ngunci. Kajaba iku, breakage spring hidrolik utawa reged bisa uga nyebabake kunci hidrolik supaya ora bisa ditutup kanthi lengkap, diisi bocor.

Ringkesan

Silinder hidraulikApa akturator kritis ing sistem hidraulik, lan stabilitas penting kanggo kinerja sistem. Jeksa Agung bisa ngetokake umum yaiku keturunan silinder hidrolik nalika dikunci ing posisi. Masalah iki muncul amarga bocor internal utawa eksternal, kayata gagal segel ing silinder, bocor ing tutup mburi, utawa minyak hidraulik minggat liwat port minyak Kajaba iku, ora bisa ditindakake fungsi valves kontrol arah utawa kunci hidrolik, kayata posisi sing netral sing ora netral, nyandhang segel, utawa pilihan katup sing salah - bisa kontribusi kanggo masalah kasebut. Solusi kalebu ngganti segel sing rusak, ndandani utawa ngganti valves sing salah, njamin pilihan kunci hidrolik Hidraulik sing tepat, lan njaga kabersihan sistem kanggo nyegah kontaminasi. Ngatasi faktor kasebut njamin operasi silinder hidraulik sing dipercaya lan nyegah gerakan sing ora disengaja.
